陆和输出模块逻辑功能设置

点击数：次 2020-03-22

联动逻辑是连接报警点与联动设备的途径，在设置过程中，回路中的输出设备都应有相应的启动逻辑，即逻辑地址＝启动逻辑，只要满足逻辑，相应的输出设备将会有请求或者动作，准确可靠的编程功能才能满足当今工程的需要。

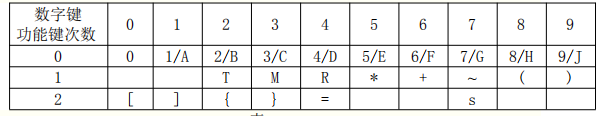

操作对照表（表一）

在编程过程中要移动光标可以有两种方法，即,向前移动和向后移动，向前移动按“＃”，向后移动按“＊”，每按一次走一个位置；按“功能”＋“＃”向前移动 10 个位置，按“功能”＋“＊”向后移动 10 个位置，光标在哪个位置，输入后的字符在哪个位置显示。

在编程过程中，逻辑的基本单位是逻辑单元，如：TA000 就是一个逻辑单元，复杂的逻辑可以由许多逻辑单元经过有限次复合而成，而且可以根据需要设计适当的逻辑。

逻辑单元的第一个字母表示该逻辑的种类：T－探测器做逻辑

M-模块动作做逻辑

R－模块回答做逻辑

J-继电器做逻辑

逻辑单元的第二个字母表示回路代码，可以是 A－H；后面三位数字可以是000~127 任意一个数字；而 R、M 后面为 1－31 任意数字。

①一般逻辑

由一个报警点控制的逻辑

②与逻辑

与逻辑是表示其所有项都满足才能使联动设备动作，为了增加输出设备动作的可靠性，所以在编程时需要用与逻辑。

例如：在模块 MA01a 下输入： TA000＊TA001

表示模块 MA01a 的启动逻辑是 A 区 000 号各与 001 号相与，即 000 号和001 号均报火警后模块 MA01a 便可动作。输入方法跟上例一样。

③或逻辑

或逻辑是表示其中任一项满足要求即能使联动设备动作。

例如：在模块 MA02a 下输入：TA002+TA003

表示模块 MA02a 的启动逻辑是 A 区 002 号和 003 号相或，即 002 号和 003号其中一个报火警后模块 MA02a 便可动作。

④与或逻辑

与或逻辑是逻辑与和逻辑或的综合，可根据具体情况编程。例如：在模块 MA03a 下输入：TA001＊TA002＋TA003 或（TA001＊TA002）＋TA003

表示 A 回路的 003 号探测器报火警或者 A 回路的 001 号和 002 号探测器均报火警两种情况均能使模块 MA03a 启动。

注意：上面与、或逻辑没有优先级别，如想使用某个逻辑优先，可加小括号进行。

例：在模块 MA03a 下输入：TA001＊（TA002＋TA003）或（TA001＋TA002）＊（TA002＋TA003）

上面两个逻辑均表示：当 A 回路的 001 探测器报火警并且 A 回路的 002 号、003 号探测器有一个报火警便能使模块 MA03a 启动。

⑤任意逻辑

当工程中需要某些报警点中任意一个报警，联动设备就动作时，便可使用任意逻辑。

⑥相邻逻辑

为了应付千变万化工程的需要，特意设计了相邻逻辑，它的意义是从某一个号到另一个号之间相邻号报警作逻辑

⑦动作逻辑

当需要用模块动作来启动另外一个模块时，可以用模块动作做逻辑。

例如：在模块 MA01a 下输入： TA000＊TA127；在模块 MA02a 下输入： MA01a表示：模块 MA02a 的逻辑是模块 MA01a 的动作。

若 MA02a、MA03a、MA04a、MA05a 的逻辑都是一样的，便可在 MA2a 的逻辑输入画面下写成 MA01a＞MA03a＞MA04a＞MA05a。表示模块 MA01a、MA02a、MA03a、MA04a、MA05a 的逻辑一样。

⑧动作逻辑

如果需要用某一个模块的返回信号来启动别外一个模块时，可以选择用回答做逻辑。

例如：要求在模块 MA02a 有返回信号时，模块 MA02a 有返回信号时，模块MA01a才动作

⑨逻辑插入

如果在编程中漏掉了某一个数字和字符，而逻辑又较长，可以按两次“功能”＋“＊”，由“逻辑改写”变成“逻辑插入”，再将光标移至要插入信号信息的地方，按相应键方可插入信息。

按两次“功能”＋“＊”由“逻辑改写”变成“逻辑插入”，再按“功能”＋“＊”由“逻辑插入”变成“逻辑改写”。

例如：在模块 MA01a 下输入： [TA000~TA032]1＋[TA035~TA090]1 误写成[TA000~TA03]1＋[TA035~TA090]1 将该逻辑插入漏掉的数字“2”

⑩虚拟逻辑

如果在编程过程中，由于逻辑太长而一个 LCD 画面内不能将所有逻辑写入，可以先选择一个没有使用的模块号，将其设成虚拟功能，然后在其逻辑画面内编入部分逻辑后，再将剩下的部分逻辑写入到实接入接的模块后，再加上虚拟逻辑。

例如：在模块 MA01a 下输入： [TA000~TA005]1＋[TA010~TA090]1……[TA100~TA127]1＋[TB000~TB127]1+……[TC000~TC127]1以上逻辑若在一个编程画面内写不完，先虚拟 MA01b，再将一部分逻辑写入，在模块 MA01b 下输入：[TB000~TB127]1+……[TC000~TC127]1。
