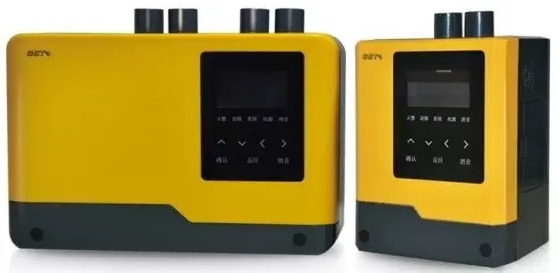

海湾JTY-GXF-GST1D、JTY-GXF-GST2D吸气式感烟火灾探测器

点击数: 次  2020-04-04


概述

  JTY-GXF-GST1D、JTY-GXF-GST2D灵感系列吸气式感烟火灾探测器是高精密的新一代管路采样式、高灵敏型吸气式感烟火灾探测器,符合GB15631-2008的要求,具有报警及继电器输出等功能,主要用于需要高灵敏度烟雾探测的场所及高洁净、高大空间、高温、高湿或具有强电磁辐射等环境。

  JTY-GXF-GST1D、JTY-GXF-GST2D灵感系列吸气式感烟火灾探测器通过内部抽气设备把被监测区域的空气吸入激光采样检测室进行分析,判断是否发生火警,如有火警则给出声音提示,启动相应的继电器,记录相关信息,并把信息通过总线上传到控制器。

产品特点

  (1)每管独立探测室、独立分区,可分别设置灵敏度、风速上下限等参数,真正实现分区控制。

  (2)总线故障时可正常工作,性能可靠。

  (3)4种吸气强度可选择,4个火警级别及相关的火警继电器输出,1个故障继电器输出,功能强大。

  (4)前壳可旋转180°安装,方便不同进管方向调试。

  (5)单管最大采样长度100米,使用灵活。

  (6)可显示当前采集参数:烟雾值、风速流量等,直观方便。

  (7)有实时时钟,可根据记录查看报警、报故障时间,且火警记录单独存储,查询方便。

  (8)可直接通过总线与GST传统火灾报警控制器无缝连接或通过接口卡与其他品牌传统火灾报警控制器进行无缝连接。

主要技术指标

  (1)工作电压:总线电压:24V,允许范围16V——28V

  (2)电源电压:DC24V,允许范围DC20V——DC28V

  (3)工作电流:

  总线:监视电流≤0.6mA,报警电流≤0.6mA

  JTY-GXF-GST1DDC24V:监视电流≤340mA,报警电流≤360mA

  JTY-GXF-GST2DDC24V:监视电流≤680mA,报警电流≤730mA

  (4)继电器输出:2A@30VDC;0.5A@125VAC

  (5)执行标准:GB15631-2008

  (6)联网方式:485接口,MODBUS协议

  (7)信息存储容量:火警记录999条,运行、操作记录999条

  (8)单管最大采样长度:100米

  (9)采样回路数目:JTY-GXF-GST1D1个;JTY-GXF-GST2D1个/2个(可设置)

  (10)工作温度范围:-10℃——55℃

  (11)工作湿度范围:相对湿度10%——95%,不凝露

  (12)外形尺寸:

  JTY-GXF-GST1D170mm×215mm×115mm(长×宽×高,宽度为不含进出气管的尺寸)

  JTY-GXF-GST2D330mm×215mm×115mm(长×宽×高,宽度为不含进出气管的尺寸)

  (13)重量:JTY-GXF-GST1D1.48kg;JTY-GXF-GST2D3.3kg

  (14)外壳材质:ABS

  (15)IP防护等级:IP30
